1. Classificatie van maatafwijkingen van pakketten en mechanische risico's
Bij geautomatiseerde secundaire verpakkingen en eind{0}}-logistiek vormen onregelmatigheden bij binnenkomende materialen een primaire bron van operationele verstoringen. Pakketten voldoen zelden perfect aan de nominale CAD-afmetingen vanwege productietoleranties, variaties in de omgevingsvochtigheid en interne productverschuivingen. Het omgaan met deze afwijkingen vereist gespecialiseerde apparatuurconfiguraties.
1.1 Specifieke materiaal- en defectclassificaties
Kromgetrokken karton en golfkartonnen dozen
- Fysieke oorzaak:Schommelingen in de omgevingsvochtigheid veroorzaken een verschillende vochtopname tussen de binnen- en buitenbekleding van golfkarton, wat leidt tot structurele plaatvervorming.
- Mechanisch gevolg:Een kromgetrokken bovenoppervlak van de doos creëert een niet-vlakke contactzone, waardoor wordt voorkomen dat vacuümzuignappen een hermetische afdichting vormen, wat kan resulteren in ophaalfouten of halverwege- het vallen van pakketten.
Over-gevulde zakken en uitpuilende dozen
- Fysieke oorzaak:Volumetrische over{0}}expansie vindt plaats wanneer het interne product bezinkt of gasinsluiting de vlakke verticale wanden van een container dwingt een convexe vorm aan te nemen.
- Mechanisch gevolg:Uitpuilende pakketten verschuiven het berekende zwaartepunt en veranderen de fysieke voetafdruk, waardoor de zijdelingse klemgrijpers ongelijkmatige druk uitoefenen, wat resulteert in een verkeerde uitlijning van de stapel.
Lineaire maatafwijkingen
- Fysieke oorzaak:Cumulatieve snij-, ril- en vouwtoleranties tijdens de upstream-productie van dozen creëren variaties in de absolute lengte, breedte en hoogte van voltooide verpakkingseenheden.
- Mechanisch gevolg:Standaard vaste-coördinatenpick-en-plaatsprogramma's slagen er niet in om veranderingen in de structurele afmetingen te compenseren, wat leidt tot fysieke botsingen of accumulatiegaten op de palletlaag.
Ongelijkmatige productgewichtsverdeling
- Fysieke oorzaak:Asymmetrische interne productplaatsing of vloeistofverschuiving binnen vloeistofcontainers creëert interne massa-onevenwichtigheden.
- Mechanisch gevolg:Tijdens hoekrotatie met hoge-snelheid door de robotarm genereert ongelijkmatige massa onverwachte rotatiemomenten (M=F * d) die de vooraf- ingestelde koppellimieten van de servomotoren overschrijden.
1.2 Kwantitatieve analyse van verpakkingsdefecten en systeemimpact
| Defectaanduiding | Meetbaar dimensionaal tolerantiebereik | Primair mechanisch storingspunt | Directe impact op de stapelstabiliteit |
| Oppervlakte kromtrekken / concaafheid | >5 mm afwijking van het werkelijke horizontale vlak over een overspanning van 300 mm. | Defecte vacuümbekerafdichting als gevolg van luchtbypass aan de bekeromtrek. | Hoog risico op vallende pakketten; onvolledige palletlagen vanwege ontbrekende eenheden. |
| Zijwand uitpuilend/convexiteit | Uitzetting van +8mm tot +15mm boven de nominale breedtespecificaties. | Mechanische grijperslip of plaatselijke verbrijzeling van de pakketstructuur. | Onstabiele stapeling van kolommen; onregelmatige laagafmetingen die de standaardpalletgrenzen overschrijden. |
| Lineaire lengte-/breedtevariantie | ±3 mm tot ±6 mm afwijking van de nominale doosblauwdrukken. | Onnauwkeurige middelpunt-puntberekening door vaste-positie-eind-effectors. | Ophoping van afstandsfouten over de lagen, waardoor rijen over de rand van de pallet hangen. |
| Volumetrische hoogtevariantie | afwijking van ±4 mm tot +8 mm van de nominale verticale hoogte. | Voortijdig fysiek contact of mechanische crash van het gereedschapsvlak van de Z--as van de robot. | In elkaar grijpende lagen blijven niet waterpas, wat leidt tot een hellende, onstabiele stapel. |
Lees meer:《Hoe u stilstand in uw golfkartonnen dozenfabriek kunt verminderen: een praktische handleiding
2. Stroomopwaartse mechanische centreer- en kwadratuursystemen
Voordat een geautomatiseerde materiaalverwerkingscel een pakket probeert vast te pakken, moet de binnenkomende eenheid mechanisch worden geconditioneerd om de geometrische variantie te minimaliseren. Alleen vertrouwen op de robotarm om fysieke verkeerde uitlijningen te corrigeren, vermindert de cyclusefficiëntie. Geïntegreerde mechanische correctiesystemen stroomopwaarts zorgen voor herhaalbare orderverzamelcoördinaten.
2.1 Technische specificaties van mechanische correctie-eenheden
Pneumatische zijvierkantplaten
- Operationeel mechanisme:Twee tegenover elkaar liggende platen, aangedreven door dubbel-werkende pneumatische cilinders, comprimeren het binnenkomende pakket langs de breedteas voordat het de pickzone binnengaat.
- Technische functie:Dit systeem comprimeert enigszins uitpuilende zijwanden en dwingt kromgetrokken hoeken van de doos terug in een echte rechthoekige oriëntatie (hoeken van 90 graden), waardoor de structurele basislijn opnieuw wordt ingesteld.
V-Groevencentrerende rollenbanen
- Operationeel mechanisme:In elkaar grijpende, schuine rollen, aangedreven door een gemeenschappelijke lijnas, geleiden binnenkomende pakketten fysiek naar de absolute longitudinale hartlijn van het transportpad.
- Technische functie:Het elimineert variantie in de laterale positie (Y-asafwijking) veroorzaakt door stroomopwaarts samenvloeiende rijstroken, waardoor het middelpunt van het pakket op één lijn ligt met de aangeleerde ophaalcoördinaat van de robot.
Proportionele drukklepregeling
- Operationeel mechanisme:Elektronische proportionele kleppen (0,1 MPa tot 0,6 MPa) passen dynamisch de pneumatische kracht aan die op de haakse platen wordt uitgeoefend, op basis van het specifieke materiaalrecept.
- Technische functie:Hierdoor kan het systeem hoge druk uitoefenen op vierkante, zware dubbel{0}}dozen, terwijl de druk bij dunne verpakkingen automatisch wordt verlaagd om structurele verbrijzeling te voorkomen.
Mechanische luchtonderdrukkingsbalken
- Operationeel mechanisme:Een in hoogte-verstelbare mechanische rolbeugel oefent een constante verticale neerwaartse kracht (15 N tot 40 N) uit op de bovenzijde van binnenkomende pakketten.
- Technische functie:Deze fysieke beperking vlakt opwaartse -kromtrekkende flappen of bovenste- oppervlakholtes af vlak voorafgaand aan de vacuümpickcycli, waardoor succesvolle zuignapaangrijping mogelijk wordt.
2.2 Kalibratieparameters voor stroomopwaartse uitlijningsmachines
| Mechanische component | Standaard bedrijfsparameter | Aanpassingsbereik / limiet | Doeltechnische statistiek |
| Kwadratische cilinderslag | Nominale verlenging van 150 mm | ±25 mm mechanische limieten | Uitlijningsnauwkeurigheid binnen ±1,0 mm van de werkelijke middellijn. |
| Proportionele klepdruk | 0,4 MPa voor standaard dozen | Digitaal bereik van 0,1 MPa tot 0,6 MPa | Structurele doorbuigingspreventie onder 1,5 mm. |
| Opruiming van de bovenbalk | Nominale dooshoogte -2 mm | Verticale verplaatsing van 100 mm tot 600 mm | Absoluut vlakke, vlakke oppervlaktepresentatie voor vacuümbekers. |
| Transportbandgeleidingsbreedte | Nominale kastbreedte +5mm | 200 mm tot 800 mm handmatige/automatische breedte | Eliminatie van lateraal scheeftrekken; scheefhoek < 0,5 graad. |
Lees meer:《Hoe de molenrolstandaard pneumatische rem te onderhouden express
3. Einde-van-Arm Tooling (EOAT)-ontwerp en fysieke compensatie
Wanneer fysieke pakketafwijkingen door stroomopwaartse mechanische correctie-eenheden gaan zonder volledig te worden opgelost, tHet einde- van-armgereedschap (EOAT)moet zich fysiek aanpassen aan de resterende geometrische fouten. Op maat gemaakte-tools voorkomen valfouten en schade aan componenten.
3.1 Geavanceerde mechanische gereedschapsconfiguraties
Veer-belaste ophanging en zwevende mechanismen
- Ontwerpconfiguratie:De frontplaat van het hoofdgereedschap is verbonden met de montageflens van de robot via zeer-precieze lineaire geleidingsassen, omringd door zware- stalen stempelveren.
- Functie:Deze mechanische zwevende opstelling biedt +15mm tot +30mm verticale flexibiliteit langs de Z--as. Als een pakket groter is dan de nominale specificaties, worden de veren samengedrukt om de fysieke impact te absorberen, waardoor de interne versnellingsbakken van de robot worden beschermd tegen schokbelastingen.
Op maat gemaakte mechanische grijpvingers met steunranden
- Ontwerpconfiguratie:Zwaar-sterke, stijve stalen of aluminium zij-klemvingers zijn uitgerust met polyurethaankussens met hoge-wrijving en een machinaal bewerkte onderste steunlip.

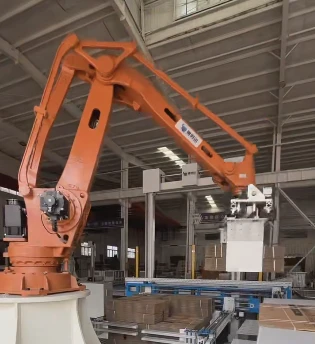

- Functie:Bij het uitvoeren van taken als dedicatedrobotachtige palletiseermachine van kartonnen dozenvertrouwt het gereedschap op een combinatie van zijdelingse klemkracht en positieve mechanische ondersteuning van onderaf. Zelfs als een doos een ernstige laterale uitstulping vertoont of een verzwakte structurele integriteit vertoont, ondersteunt de onderste rand het gewicht fysiek, waardoor wordt voorkomen dat het pakket eruit glijdt tijdens snelle as-4- en as-6-rotaties.
Onafhankelijk controle-ventielvacuümsysteem (zuignappen in balgstijl)
- Ontwerpconfiguratie:Siliconen balgbekers met meer-convolutie worden gecombineerd met individuele meer-traps Venturi-vacuümpatronen of onafhankelijke kogel-terugslagkleppen.
- Functie:Dankzij het flexibele balgontwerp kunnen individuele zuignappen onafhankelijk uitzetten of samendrukken tot 25 mm, zodat ze zich kunnen aanpassen aan kromgetrokken, hellende of oneffen oppervlakken van de doos. Als een specifieke cup een niet-corrigeerbare opening tegenkomt en niet afdicht, sluit de onafhankelijke terugslagklep automatisch het luchtpad af, waardoor de volledige systeemvacuümdruk over de resterende operationele cups behouden blijft.
3.2 Einde-van-Arm Tooling (EOAT)-selectiematrix
| Verpakkingskenmerken | Aanbevolen gereedschapsconfiguratie | Primair structuurmateriaal | Maximale gewichtscapaciteit |
| Kromgetrokken oppervlakken/variabele hoogten | Balgvacuümpads met onafhankelijke terugslagkleppen en veerophanging op de Z--as. | Geanodiseerde aluminium / siliconen cups | Tot 45 kg per individuele plukcyclus. |
| Ernstige zijwaartse uitstulping/hoog gewicht | Mechanische zij-klemvingers met onderste-steunranden en proportionele krachtregeling. | Structureel koolstofstaal/polyurethaan | Tot 120 kg laadvermogen. |
| Onvoorspelbare lineaire voetafdrukken | Combinatiegereedschap: bovenvacuümmatrix gecombineerd met zelf-centrerende pneumatische zij-shifters. | Aluminiumlegering van ruimtevaartkwaliteit | Tot 65kg totale pakketmassa. |
| Breekbaar / laag ECT-karton | Vacuümplaten met een hoog-oppervlak-laag-gebruik makend van regeneratieve ventilatoren met hoog-debiet. | Machinaal bewerkte Delrin / gesloten-celschuim | Maximaal 30 kg zachte- limiet voor handling. |
4. Sensorintegratie en PLC-besturingsautomatisering
Wanneer mechanische en gereedschapsoplossingen onvoldoende zijn om extreme dimensionale verschillen aan te kunnen, zijn realtime elektronische sensorfeedback en dynamische PLC-besturingsalgoritmen nodig om de bewegingen van het systeem aan te passen.
Elektronische en softwarematige besturingsmethoden
Tijd-van-Flight (ToF) Laser Distance Profilers
- Uitvoering:Laserafstandssensoren worden rechtstreeks op het EOAT-frame gemonteerd of opgehangen boven het inkomende pickstation op de transportband.
- Logica:De sensor meet de precieze afstand tot de bovenkant van de verpakking voordat de pickcyclus begint. De PLC verwerkt deze gegevens om de doelcoördinaat van de Z--as dynamisch te verschuiven, waardoor botsingen met te- te volle of uitzonderlijk hoge pakketten worden voorkomen.
Koppellimietcontrole en actieve servostroombewaking
- Uitvoering:De robotcontroller bewaakt continu het elektrische stroomverbruik van alle servomotoren op assen via feedbacklussen met gesloten-lus.
- Logica:Als de grijper een onverwachte fysieke obstructie tegenkomt, veroorzaakt door een vervormd of verkeerd geplaatst pakket, stijgt de servostroom abnormaal. De controller detecteert deze koppelpiek onmiddellijk, stopt de asbeweging binnen milliseconden en activeert een veilige herstelprocedure om schade aan componenten te voorkomen.
PLC-matrix-Verschuiven en dynamische coördinatenaanpassing
- Uitvoering:Een snelle industriële PLC (bijvoorbeeld Siemens S7-1500 of Beckhoff TwinCAT) aangesloten via een EtherCAT- of Profinet-veldbusnetwerk zorgt voor de systeemlogica.
- Logica:Het systeem meet de fysieke afmetingen van binnenkomende eenheden in realtime. Als de pakketlengte afwijkt van de nominale waarden, verschuift de PLC-software automatisch de plaatsingscoördinaten (XEnYoffsets) voor de huidige laag, waardoor tussenruimten of overhangen van de pallet worden voorkomen.
Lees meer:《Paper Splicer ROI 2026: de harde financiële wiskunde achter automatische rolwisselingen
5. Leveranciersnormen voor inkoop en technische after--ondersteuning
Om de variantie in de afmetingen van pakketten effectief te beheren, moet worden geïnvesteerd in robuuste, in de praktijk-bewezen hardware en goed-ontworpen besturingssoftware. Lage- machines missen vaak de structurele stijfheid en het aanpassingsvermogen van de software die nodig zijn om niet- standaard verpakkingsmaterialen te verwerken zonder frequente systeemonderbrekingen.
5.1 Technische selectiecriteria voor de aanschaf van apparatuur
Constructiestaaldikte en raamwerkmassa
- Vereiste:Het hoofdsteunportaal en de robotbasissokkels moeten vervaardigd zijn uit zwaar structureel koolstofstaal (minimaal kwaliteit Q235B of Q355B) met een wanddikte van niet minder dan 8 mm tot 12 mm.
- Redenering:Een hoge structurele massa dempt effectief de torsiekrachten en hevige trillingen die ontstaan wanneer zware, onregelmatig gevormde pakketten plotselinge schakelaanpassingen veroorzaken tijdens bewegingen met hoge- snelheid.
Open-Architectuur PLC-softwareframeworks
- Vereiste:Vermijd propriëtaire, vergrendelde besturingssoftware. De fabrikant van de apparatuur moet volledig toegankelijke, goed-gedocumenteerde PLC-ladderlogica of gestructureerde tekstbroncode leveren.
- Redenering:Dankzij open toegang kunnen fabrieksautomatiseringstechnici de tolerantielimieten aanpassen, -vertragingen bij het afwikkelen verfijnen en nieuwe sensortechnologieën integreren omdat de kwaliteit van het verpakkingsmateriaal in de loop van de tijd varieert.
Strenge Factory Acceptance Testing (FAT)-protocollen
- Vereiste:Inkoopcontracten moeten van de machinefabrikant eisen dat hij een uitgebreide Factory Acceptance Test (FAT) uitvoert, waarbij gebruik wordt gemaakt van defecte materiaalmonsters.
- Redenering:Het systeem moet aantonen dat het in staat is om een continue reeks van honderden opzettelijk vervormde, -buiten-specificaties en over-gevulde productmonsters op maximale snelheid te verwerken zonder veiligheidsfouten of valfouten te veroorzaken voordat de apparatuur wordt goedgekeurd voor verzending.
5.2 Verplichte aanschafchecklist voor systeemkopers
- Controleer of de apparatuur standaard, wereldwijd verkrijgbare industriële componenten gebruikt (bijvoorbeeld Siemens, Allen-Bradley, SMC, SEW-Eurodrive) om een snelle lokale inkoop van onderdelen te garanderen.
- Bevestig de opname van hardwaremodules voor diagnose op afstand (zoals gecodeerde VPN-routers) zodat fabriekstechnici off- probleemoplossing kunnen uitvoeren.
- Vereist documentatie die bevestigt dat het einde- van- Arm Tooling (EOAT) een eindige-elementenanalyse (FEA) heeft ondergaan om de structurele integriteit te verifiëren onder maximale belasting en offset-koppelomstandigheden.
- Specificeer dat de machine-operatorinterface (HMI) stapsgewijze grafische probleemoplossingsgidsen moet bevatten voor een snelle oplossing van fouten.
